采用了固定真空盒，胶带在真空盒上移动并与真空盒构成运动密封......
-

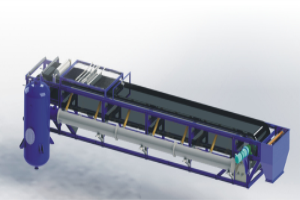

产品介绍：
滤布铺设在橡胶带上，驱动橡胶带以带动滤布实现滤布的循环运动。
橡胶带上设有导出滤液的沟槽， 下部设有胶带的支撑系统以及滤液收集的真空系统，滤液由真空箱收集并导出。采用了固定真空盒，胶带在真空盒上移动并与真空盒构成运动密封 的结构形式，密封水既润滑剂又作冷却剂，可形成有效的真空密封。·在胶带的支承方式上，采用滚动辊支承，可减少胶带运行的摩擦阻力,增加胶带的使用寿命。
·在整体结构上采用了模块化可拆式框架结构 ，确保了环行胶带的安装、维护和设备保养。
·实现了真正意义上的连续过滤，物料从进料、脱水、洗涤的连续真空状态。
·橡胶带式真空过滤机是真空过滤机系列产品中过滤效率最高、生产能力最大、洗涤效果最好、操作最简单的固液分离设备。料浆由进料槽均布在向前移动的滤布上，在真空推动力的作用下，滤液穿过
滤布和胶带吸引槽进入真空箱，再由真空箱的排液孔进入集液槽中回收。被截留在滤布上的滤饼经多次洗涤、抽干，最后在滤布转向处卸掉。当滤布通过驱动轮后，滤布与橡胶带脱离，滤饼经卸料辊和刮刀装置卸料，之后滤布即通过滤布洗刷装置、滤布涨紧调节装置、滤布涨紧装置和一系列滤布辊筒、滤布托辊、滤布纠偏装置，滤布细调装置，然后通过进料端组件上滤布压辊，又重新覆盖在橡胶带之上进入给料段、过滤、洗涤和抽干段。在此过程中，可以按每个工艺步骤分别收集滤液，不混合地按工艺流程进行
处理。卸料及过滤介质的清洗再生过程按过滤悬浮液的过滤工艺要求调整。
滤饼可采用多级并流或逆流置换洗涤。不同设计形式
1、根据物料的固液比、处理量、固体粒径、粘度、堆密度选择设备型号
2、根据物料的腐蚀性选择过流部件的材质；根据固体粒径、物料温度选择过滤介质
3、对含有挥发性气体或蒸汽的物料可选择半封闭及全封闭的机型
4、对于需要洗涤的物料可实现顺流或逆流洗涤；对特殊洗涤的物料，应选择浸滤机型
5、对过滤性差，粘度高的物料，应选择薄层快速过滤
6、排液方式可根据安装高度实现高位或零位排液
技术参数：
规格型号
有效宽度mm
有效长度m
过滤面积㎡
设备长度m
设备宽度m
设备高度m
DU-40
400
4.8～12
2～5
8～15
1.2
1.9
DU-63
630
4.8～12
3～7
8～15
1.4
1.9
DU-100
1000
3.9～12
4～12
7～15
1.8
2.6
DU-140
1400
3.9～12
5～17
7～15
2.2
2.6
DU-180
1800
3.9～15
7～27
7～18
2.6
2.6
DU-220
2200
5.9～18
13～33.5
10～22
3
2.7
DU-250
2500
8.9～18
22～46
14～22
3
2.7
DU-300
3000
11.8～27
35～82
16～33
4
2.7
技术特点：
可以连续完成喂料过滤、滤饼洗涤、吸干、卸料、滤布再生等工艺操作。
* 可根据物料过滤特性、洗涤及滤饼质量要求，调节过滤压力、洗涤水用量和过滤洗涤抽干区间的长度、获得最佳状态运行状态。
* 过滤母液和各段滤饼洗涤液可以分段收集，并可实现平流和逆流洗涤。
* 可根据物料、工艺需求提供全封闭密封罩型式、防爆设计型式或其他特殊型式。
* 控制系统应用了DCS技术，可实现现场和远程自动控制。
* 整体结构模块化设计，可灵活组装，便于运输、安装、维护检修。
应用领域：
物料名称
液固比
滤饼含水%
生产率Kg/（m2·h）
4A沸石
79-106 g/L
≤40
270
种分玛瑙种子
198-399 g/L
≤18
1085
种分玛瑙成品
259-601 g/L
≤13
198
硅渣
4.4
≤33
546.5
拜尔法氢氧化铝种子
400-800g/L
≤14
3198
脱硫石膏
1/1
＜10
1275
拟薄水铝石
8/1
58
49
氧化锌
10/1
50
122
氧化锰还原酸浸矿浆
3/1
42
142
磁铁矿
2.4/1~4/1
6.5
810-1611
硫精矿
4/1~2.4/1
10.58
558~950
铜精矿
4/1~2.4/1
11
645~950
全尾矿
9/1~4/1
20
798~4900
精铁矿
2/1~1.4/1
7~9
300~4895
锰矿
2/1
12.9~15
1235~1665
氢氧化铝
4/1
12.8~16
576
五氧化二铝
3/1
30
280
烟煤灰
10/1
18.5
7.9m3/(m2.h)
萤石粉
2/1
10
1300
金精矿
2/1
22.5~25
1810
仲钨酸铵
2/1
69.8
340
柠檬酸（硫酸钙）
5/1~3/1
13.9
423.9
偶氯有机染料
30/1~20/1
67
176
烧碱和CuS混合液
4/1
17.4
676.8
ABS树脂
10/1
33~36
285
磷酸钙矿浆
3.4/1
20.3
564
溶性磷肥
2/1~5/1
5.9~9
1670~3321
硫酸污泥
1.4/1
34~38
1100~1310
铝钒土
5/1~4/1
24.9~27
2830
苛化泥
4/1
44.5~50
445~1000
硫酸铝残硅
1.4/1
35
315
庆大霉素发酵液
1/1~2/1
32
131
粗摒化锌
4/1
21.2
382
含氟石灰
4/1~5/1
39.9~49
334~900
盐铵
4/1
15~18
1587~3445
硅氟化钠
3/1
12.5~18
490~810
湿法水泥
2/1
14~19
1260
选煤精煤
4/1
21
352
选煤尾煤
6/1
23
166
硫酸锌矿浆
5/1
41.5~48
490
磷石膏(P2OS)
4/1~5/1
17.9~20
1276
钾长石
1~2/1
7.8
498
石墨矿灰渣
3/1
31
289
有色金属含锌废浆
22.5/1
86~88
109.8
牛皮渣(硫酸铬)
44/1
68
118
白炭黑
3.2%
80
155
水解渣
10/1
70~73
345
蔗渣
10/1
73~78
490
柠檬酸(发酵液)
2.7/1
24
376
柠檬酸(钙盐)
4/1
13
256
铀冶炼
0.6/1~1.3/1
16~20
670
含锌废浆
22/~1
87~89
219
硝酸碳肥酸不溶液
1.5/1
6.8
1200
硫酸铝残渣
1.4/1
24~44
159
硫酸污泥
1.4/1
34~50
1164
转炉污泥
/
20
167
荧光材料酸洗
2/1
28
289
硬脂酸铅
5/1
58
2467
硝基葸醌
4.2/1
/
280
砂料
4/1
18
1260
次氧化锌脱砷 碱浸
工艺中的物料 沉砷4/1 10/1
37
169
含钮矿料
1.4/1
25
99
烧结泥渣
2/1
21
138
活性白土
4/1
49
v
氧化锌悬浮液
2.4/1
40
44
黄砂
/
4~6
1080~1290
含锌和含铁 白渣
两种悬浮液 黑渣3.4/1 3/1
45~ 48
43~ 36
氨Ⅰ泥
2.79/1
61~63
1180
色酸AS
12/1
30
160
四硝基间甲酚
10/1
230~348
磷矿石
2/1~1.4/1
11
1280~1600
燃煤乙尘灰浆
6/1
30~36
1268~1580
ABS（丙烯晴-丁二烯-苯乙烯共聚物）
浆液浓度
11~1537~59
生产效率(湿)kg/(m2.h)
158~660聚苯乙烯
30~50
7.9~14
1700~3300
PVA（聚乙烯醇）
10~15
52.5~62
154~200
硫酸钙
30~40
13.5~18
830~1687
金钢砂
40
5.8~9
2454~3254
石英
15~20
5.8~9
1300~1580
季戊四醇
20~25
21~38
179~350
